MessageSujet: Gear Box M249 STAR   Gear Box M249 STAR Icon_minitimeJeu 29 Jan - 0:29

Voici un petit tuto pour connaitre et entretenir la Gear Box de la M249 Para de chez STAR.

Tout d'abors , je me suis décidé à demonter la Gear Box afin de changer la tête de piston d'origine par une tête de piston plus haut de gamme et surtout plus hermetique. Encore une fois je me tourne vers SystemA avec sa tête antii vide en Duracon sur roulements.

LA GEAR BOX

Gear Box M249 STAR Dscf0710

Pour commencer , il faut devisser les 2 vis retenant le mécanisque de debloquage de l'anti retour. Attention en dessous de la règlettte il y a un ressort qu'il ne faut pas perdre. Vous pouvez libérer le ressort de la Gear Box pour plus de facilité ensuite.

Gear Box M249 STAR Dscf0711

Il faut ensuite retirer les 12 vis de la Gear Box. Elles n'ont pas toutes la même taille et sont retenues par des écrous.

Gear Box M249 STAR Dscf0712

Voici les pièces que vous venez de retirer de la Gear Box.

Gear Box M249 STAR Dscf0713

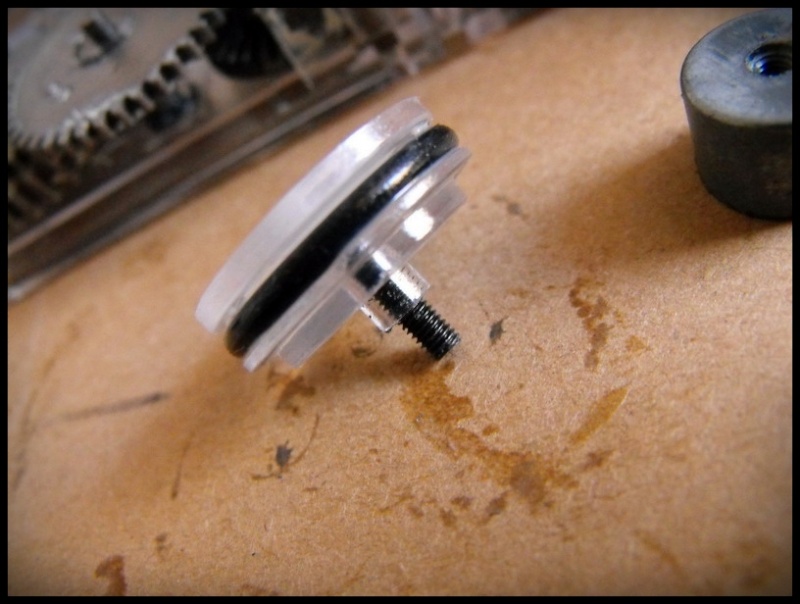

Apres avoir enlever les 3 gears et le piston , je vais commencer par enlever l'ancienne tête de piston ...

Gear Box M249 STAR Dscf0714

Gear Box M249 STAR Dscf0715

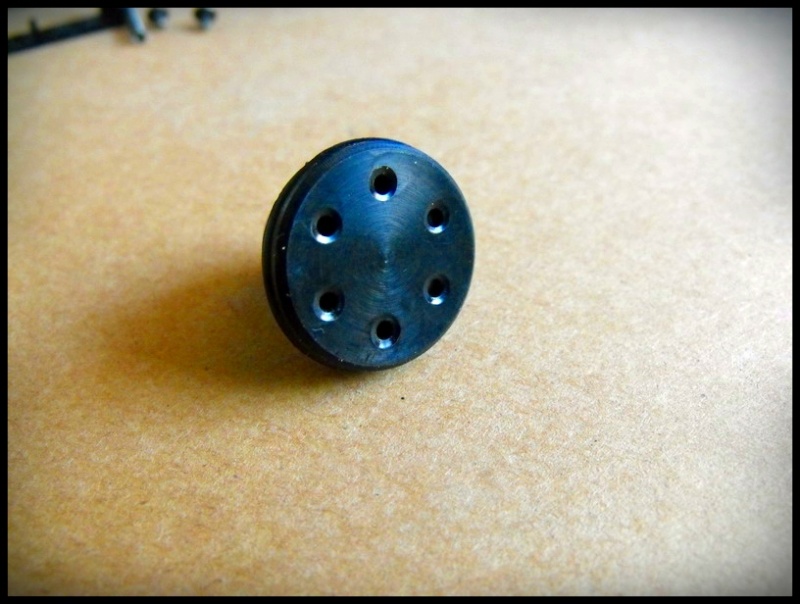

Je vais placer la tête de piston SystemA anti vide en Duracon. Cette tête de piston possede un O ring (joint autour de la tête de piston) plus large , permettant ainsi de rendre la pression d'air bien meilleure que celui d'origine.

Gear Box M249 STAR Dscf0716

Gear Box M249 STAR Dscf0717

Voici le tête de piston SystemA montée sur le piston d'origine , qui est tres solide et de bonne qualité.

Gear Box M249 STAR Dscf0718

Gear Box M249 STAR Dscf0719

Gros plan sur le pignon d'entrainement du moteur.

Gear Box M249 STAR Dscf0720

La partie cylindre , tête de cylindre et Tappet plate...toutes ces pièces sont renforcées.

Gear Box M249 STAR Dscf0721

:::CALAGE:::

Voici les diffentes Gear :

Gear Box M249 STAR Dscf0722

Gear Box M249 STAR Dscf0723

Gear Box M249 STAR Dscf0724

Les 3 Gears sont de tres bonne qualité également et inspire confiance.

Pour commencer nous allons replacer le Bevel Gear :

L'anti retour ce met en place sans aucunes difficultéés.
Gear Box M249 STAR Dscf0725

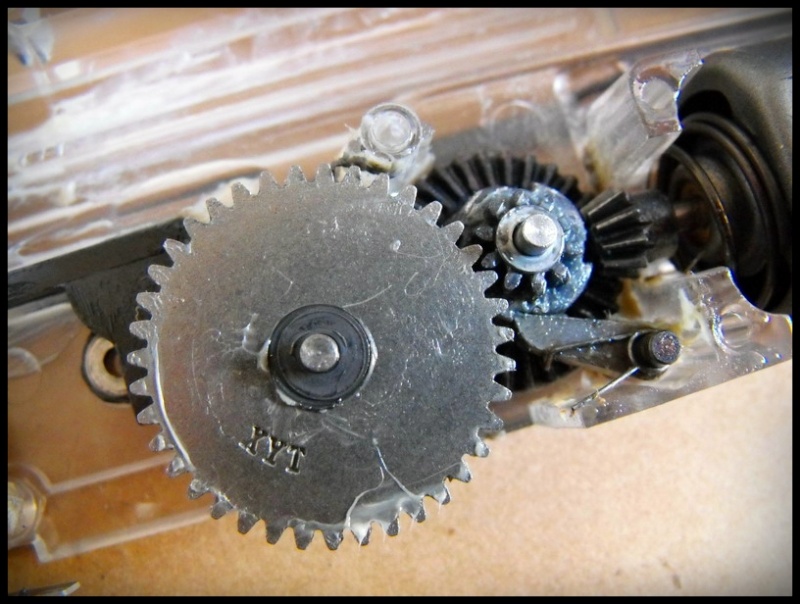

Ensuite vient le tour du Sector Gear :
Gear Box M249 STAR Dscf0726

Puis placez le Spur Gear comme montré sur la photo , en poussant vers l'arrière , la tappet Plate:
Gear Box M249 STAR Dscf0727

Voici la vue d'ensemble , le calage doit etre comme ceci:
Gear Box M249 STAR Dscf0728

Autre photo montrant le calage horizontal des Gears:
Gear Box M249 STAR Dscf0729

A present vous pouvez refermer la Gear box ...

pourtant il y a une astuce ... Pour gagner en puissance ... lorsque vous remettez le ressort et son guide , celui ci une fois insérer s'arrete au cran prévu...mais si vous poussez encore un peu on atteind le deuxième cran de compression... resultat...

Avant la mise en place de la tête de piston 280 FPS ... apres 295 fps et apres avoir poussé le ressort a fond : 320 FPS ... super quoi !!

Le shéma ci dessous illustre ce qui est expliqué ci dessus:
Gear Box M249 STAR Dscf0730

Voila ce qui cloture la review de la M249 Para de STAR.

_________________
Gear Box M249 STAR Logo_a10Gear Box M249 STAR Logo_s10
Fondateur du Forum Aixtrem Airsoft


Dernière édition par Barnes (alias Icare) le Dim 1 Fév - 8:26, édité 1 fois
Revenir en haut Aller en bas
http://aixtrem-airsoft.forumaction.net
Templar
Modérateur
Modérateur
Templar

Nombre de messages : 514
Age : 33
Localisation : Hautes Alpes
Points : 12016
Date d'inscription : 21/08/2008

Gear Box M249 STAR Empty
MessageSujet: Re: Gear Box M249 STAR   Gear Box M249 STAR Icon_minitimeJeu 29 Jan - 10:30

Superbe review !! plus qu'une bonne tete de cylindre et elle va donner sa quintécence !

_________________
Gear Box M249 STAR A292ba10
Gear Box M249 STAR Diapo710
Gear Box M249 STAR 56510
Revenir en haut Aller en bas
Dragon
Postulant modérateur
Postulant modérateur
Dragon

Masculin
Nombre de messages : 311
Age : 44
Localisation : Aix en Provence
Points : 11910
Date d'inscription : 31/07/2008

Gear Box M249 STAR Empty
MessageSujet: Re: Gear Box M249 STAR   Gear Box M249 STAR Icon_minitimeJeu 29 Jan - 11:54

Super !! merci icare.
Je voulais savoir si la compression du ressort peut etre fait sur toute les gearbox ?
Revenir en haut Aller en bas
Barnes (alias Icare)
Admin
Admin
Barnes (alias Icare)

Masculin
Nombre de messages : 2600
Age : 48
Localisation : Toulon
Emploi/loisirs : Agent Commercial Indépendant
Points : 14366
Date d'inscription : 10/04/2008

Gear Box M249 STAR Empty
MessageSujet: Re: Gear Box M249 STAR   Gear Box M249 STAR Icon_minitimeJeu 29 Jan - 12:23

Non uniquement sur les M249 ... gear box unique en son genre ...
